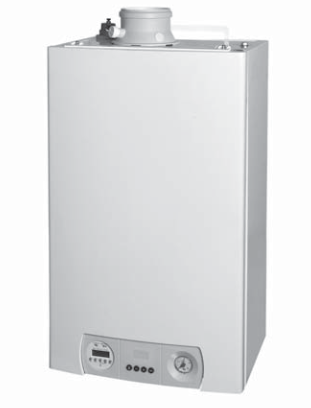

Control de Temperatura: La caldera Remeha Avanta Plus incorpora un regulador electrónico de temperatura con sensores de temperatura de circulación y retorno, permitiendo ajustes entre 20 y 85 °C.
-
Protección contra Baja Circulación de Agua: Posee un sistema de protección que detecta y responde a la circulación baja de agua, manteniendo la operación el mayor tiempo posible incluso en condiciones adversas.
-
Protección Contra Temperaturas Máximas: La caldera se apaga automáticamente si la temperatura de circulación supera los 110 °C, requiriendo un reajuste manual.
-
Sistema Eléctrico: Tiene un consumo de potencia en espera menor a 3 W y está protegida con un grado de protección IP X4D, lo que la hace resistente a la entrada de cuerpos sólidos y salpicaduras de agua desde cualquier dirección.
-
Rendimiento y Eficiencia: Muestra eficiencia anual superior al 110.5% con una carga del 30% y eficiencia del agua de hasta 104.4% dependiendo de las condiciones de operación.
-
Componentes Específicos: Incluye un ventilador interno para el manejo del aire, un tubo de Venturi para la mezcla de aire y gas, y un quemador de premezcla para una óptima combustión.
-
Intercambiador de Calor: Equipado con un intercambiador de calor helicoidal de acero inoxidable, que facilita una eficiente transferencia de calor y permite la condensación del vapor de agua para una mejor eficiencia térmica.
Inspección Anual
- Presión del agua: Verificar que la presión del agua sea de al menos 1 bar. Si es necesario, rellenar el sistema hasta la presión definida de 2 bar y ajustar el puntero rojo para que coincida con la presión de llenado.
- Tuberías de gases de combustión y suministro de aire: Comprobar que estén selladas y que la salida del terminal esté despejada. Si es necesario, realizar la limpieza.
- Sifón de condensación: Inspeccionar y limpiar si es necesario.
- Electrodo de encendido y la ionización: Verificar y limpiar o reemplazar si es necesario.
- Combustión y color de la llama: Comprobar que la combustión sea correcta y que el color de la llama sea el adecuado.
Mantenimiento Detallado
- Desmontaje de la placa frontal del intercambiador de calor: Se debe desconectar la alimentación eléctrica, aflojar la tuerca de unión de la tubería de gas, y retirar el conjunto de la placa frontal.
- Mantenimiento del quemador: Limpiar el quemador con aire presurizado y revisar por daños o grietas. Reemplazar si es necesario.
- Intercambiador de calor: Inspeccionar y limpiar incrustaciones o suciedad. Se recomienda usar un cepillo de limpieza adecuado y un aspirador para eliminar partículas sueltas.
- Válvula de cierre con filtro y el intercambiador de calor de placas (agua caliente): Inspeccionar y limpiar, teniendo en cuenta la calidad del agua y las incrustaciones químicas.
Códigos en Pantalla
- Códigos de error y estado: La pantalla de la caldera mostrará códigos específicos que indican el estado operativo normal o posibles errores. Por ejemplo, un «0» en pantalla indica estado operativo normal.
Modificaciones Permitidas a los Usuarios
- Ajustes de fábrica y descripción:
- p1 – Ajuste de la temperatura de circulación: Rango de 20 a 85 °C, ajuste predeterminado a 75 °C.
- p2 – Ajuste de la temperatura de agua caliente: Rango de 40 a 65 °C, ajuste predeterminado a 55 °C.
- p5 – Corriente prevista en el termostato encendido/apagado: 0 sin corriente prevista, 1 con corriente prevista.
- p6 – Apagado automático de la pantalla: 0 pantalla apagada, 1 pantalla encendida, 2 la luz de la pantalla se apaga automáticamente tras 3 minutos.
Modificaciones Permitidas Únicamente al Instalador (con código de acceso especial)
- p3, p4: Regulación de la caldera y ajuste ECO o Comodidad.
- p17 a p19: Velocidades máximas y mínimas del ventilador para calefacción central y agua caliente, tanto para gas natural como propano.
- p20 a p23: Ajustes del funcionamiento del ventilador, bomba de calefacción central y conexión con la unidad de recuperación de calor.
Seguridad de los Ajustes
- Código de acceso especial (12): Solo disponible para los instaladores cualificados, permite modificar ajustes en los niveles de usuario y de servicio que no están disponibles para los usuarios generales para evitar ajustes no autorizados.
Notas Adicionales
- Ajustes para propano y gas natural: Ciertos ajustes, como las velocidades del ventilador, tienen especificaciones que no deben modificarse sin la supervisión de un técnico cualificado debido a las diferencias en la combustión entre el propano y el gas natural.
Códigos en Pantalla
- Definición de alarma remota (terminal X7):
- 0: Apagada (conectores 1 y 2 cerrados)
- 1: Señal de alarma (conectores 1 y 2 cerrados)
- 2: Indicador de funcionamiento (conectores 1 y 3 cerrados)
- 3: Válvula de gas externa (conectores 1 y 3 cerrados)
- 4: Relé de bomba externa (conectores 1 y 3 cerrados)
Modificaciones Permitidas Únicamente al Instalador
- Protección contra la legionela:
- 0: Apagada
- 1: Encendida
- 2: Automática (tras poner en funcionamiento la caldera, funcionará en modo de agua caliente a 65 °C una vez por semana)
- Temperatura de interrupción del agua caliente: De 2 a 15 °C, ajuste predeterminado a 5 °C.
- Ajustes de la curva de calor:
- p27: Punto de ajuste para la temperatura de circulación, rango de 0 a 60 °C, ajuste predeterminado a 20 °C.
- p28: Punto de ajuste para la temperatura exterior mínima, rango de 0 a 30 °C, ajuste predeterminado a 20 °C.
- p29: Punto de ajuste para la temperatura exterior máxima, rango de 40 a 0 °C, ajuste predeterminado a -15°C (el signo menos no se muestra en pantalla).
- Tipo de caldera (p30):
- 0: Combi
- 1: Sistema
- Parada de control del agua caliente y restauración de los ajustes de fábrica:
- Se muestra en la placa de identificación df y dU los ajustes X y Y respectivamente, que al ser modificados restauran los ajustes de fábrica.
| Código | Descripción | Causa Posible | Comprobación/Solución |
|---|---|---|---|
| é0 | Fallo en el sensor de circulación o de retorno. | La temperatura de circulación es más alta que la temperatura máxima definida. Cortocircuito en el sensor de temperatura de la caldera, de retorno o de circulación. | Inspeccione visualmente el cableado y las conexiones de los sensores. Compruebe si los enchufes están en la posición adecuada. Con un multímetro mida la resistencia del cableado y la conexión. |
| é1 | Sensor de temperatura de la caldera, de retorno o de circulación defectuoso o mal conectado. | Agua insuficiente. No hay circulación. Demasiado aire en el sistema. Desviación en el sensor de temperatura de retorno o de circulación. | Compruebe la presión mínima del agua, léala en el manómetro. Compruebe que la bomba funciona; gire el husillo con un destornillador; si funciona pero la bomba sigue sin responder, compruebe el cableado; si está en buen estado, la bomba está averiada. Ventile el sistema. Compruebe que los sensores funcionan; retire los sensores y mida la resistencia con un multímetro a temperatura ambiente (de 20 a 25 °C). El sensor funciona correctamente si la resistencia se encuentra entre 12 y 15 k. |
| Código | Descripción | Causa Posible | Solución Propuesta |
|---|---|---|---|
| é2 | La temperatura de retorno es más alta que la de circulación. | Agua insuficiente. No hay circulación. Demasiado aire en el sistema. Desviación en el sensor de temperatura de retorno o de circulación. | – Compruebe la presión mínima del agua, léala en el manómetro. – Compruebe que la bomba funciona; gire el husillo con un destornillador; si funciona pero la bomba sigue sin responder, compruebe el cableado; si está en buen estado, la bomba está averiada. – Ventile el sistema. – Compruebe que los sensores funcionan; retire los sensores y mida la resistencia con un multímetro a temperatura ambiente (de 20 a 25 °C). |
| é3 | Fallo en la unidad de control o en la conexión a tierra. | La alimentación principal no está bien conectada a tierra. Fallo en la unidad de control. | – Compruebe que la alimentación procedente de la derivación del interruptor está bien conectada a tierra; en caso afirmativo, el fallo se encuentra en la unidad de control. |
| é4 | Más de 5 intentos de inicio sin que salga llama. | No se forma chispa de encendido. Se forma una chispa pero no una llama. | – Compruebe lo siguiente: * La conexión entre el cable de encendido y el transformador de encendido. * El cable de encendido y el electrodo por si presentan un fallo dieléctrico. * La distancia entre los electrodos, que debería ser de 3-4 mm. * El electrodo de encendido esté conectado a tierra correctamente. |
| é5 | No hay ionización, o ésta es incorrecta, en más de 5 ocasiones durante una demanda de calor. | Se forma una llama pero la ionización es nula o insuficiente (inferior a 3 o superior a 9 A). CO2 ajustado incorrectamente. | – Inspección visual del electrodo de encendido/ionización: observe si detecta una capa de óxido blanca (retírela con papel de lija o un destornillador); observe la forma (si los pasadores presentan la forma original y si la distancia entre los dos extremos de los pasadores se encuentra entre 3 y 4 mm). – Compruebe el ajuste de CO2 en el bloque de gas. – Compruebe las conexiones de gases de combustión/suministro de aire. |
| Código | Descripción | Causa Posible | Solución Propuesta |
|---|---|---|---|
| é6 | Formación no deseada de la llama. | – | Compruebe lo siguiente: * El sellado del visor * Si la placa frontal del intercambiador de calor está tensada correctamente * Sellado de la placa frontal * Si el electrodo de encendido está conectado correctamente |
| é7 | No hay agua en el calentador o la bomba no funciona. | Agua insuficiente. No hay circulación. Demasiado aire en el sistema. Cableado de la bomba incorrecto. | – Compruebe la presión mínima del agua, léala en el medidor y verifique si hay fugas. – Compruebe que la bomba funciona; gire el husillo con un destornillador; si funciona pero la bomba sigue sin responder, compruebe el cableado; si está en buen estado, la bomba está averiada. – Ventile el sistema. – Compruebe el cableado de salida y entrada a la unidad de control. |
| é8 | Fallo del ventilador. | El ventilador no funciona. | – Compruebe lo siguiente: * Funcionamiento del ventilador * Cableado y conexión del ventilador |
| é10 | Ausencia de circulación durante el ciclo de ventilación. | Agua insuficiente. No hay circulación. Demasiado aire en el sistema. | – Compruebe la presión mínima del agua, léala en el medidor y verifique si hay fugas. – Compruebe que la bomba funciona; gire el husillo con un destornillador; si funciona pero la bomba sigue sin responder, compruebe el cableado; si está en buen estado, la bomba está averiada. – Ventile el sistema. |
| é11 | Temperatura de la caja de aire demasiado elevada. | Fuga de aire desde el intercambiador de calor a la caja de aire. Intercambiador de calor defectuoso. | – Compruebe lo siguiente: * El sellado del visor * Si la placa frontal del intercambiador de calor está tensada correctamente * Sellado de la placa frontal |
| é13 | La protección del fusible del intercambiador de calor se ha activado; sustituya el intercambiador de calor tras localizar y solucionar la causa. | Intercambiador de calor defectuoso. | – Compruebe el cableado en el fusible del intercambiador de calor. – Localice y solucione la causa del problema antes de sustituir el intercambiador de calor. |
| é43 | Límites de los parámetros. | – | Ajustes automatizados. Restaure los ajustes df/dU. Consulte el apartado 2.9.10. Si el código de error se repite tras el reajuste, póngase en contacto con nuestra empresa. |
| é44 | Comprobación de los parámetros. | – | Ajustes automatizados. Restaure los ajustes df/dU. Consulte el apartado 2.9.10. Si el código de error se repite tras el reajuste, póngase en contacto con nuestra empresa. |
| é45 | Parámetros predeterminados. | Unidad de control defectuosa. | Sustituya la unidad de control de la caldera. |
Estos códigos y soluciones te permitirán diagnosticar y resolver problemas con la caldera de manera más efectiva y eficiente, asegurando su correcto funcionamiento y seguridad.
Parada de Control o Bloqueo
-
Código 8:
- Descripción: Indica una parada de control.
- Causa: Se muestra si la temperatura de circulación medida (t1) es más alta que el ajuste de temperatura de circulación.
- Solución: La caldera comenzará a funcionar de nuevo automáticamente cuando la temperatura de circulación descienda por debajo del ajuste de temperatura de circulación.
-
Código 5:
- Descripción: Indica una parada de control de entre 3 y 10 minutos.
- Causa: Se muestra si la temperatura de circulación definida (t1) se ha alcanzado, pero todavía existe una demanda de calor.
- Solución: Esperar hasta que se reanude automáticamente el funcionamiento al cambiar la demanda de calor.
-
Código 9:
- Descripción: Indica un bloqueo.
- Causa: Se muestra si se excede la temperatura máxima, si el diferencial de temperatura entre el suministro y la temperatura de retorno es ≥ 45 °C, si se detecta un aumento en la temperatura de circulación > 1 °C/seg, si se pone en funcionamiento la caldera sin circulación o con agua insuficiente, o si la entrada de bloqueo (entre los terminales 5 y 6 en X9) se ha activado (= abierto).
- Solución: La caldera intentará reiniciarse cada 10 minutos hasta que se solucione el problema. El bloqueo desaparecerá cuando se solucione el problema.
4.4 Memoria de Errores
- Descripción: La unidad de control de la caldera Remeha Avanta Plus posee una memoria de errores donde se almacenan los últimos 16 errores registrados.
- Datos almacenados:
- Número de veces que se ha producido el error (n y un número xx).
- Estado operativo de la caldera (5t y un número xx).
- Temperatura de circulación (t1 y el valor xx) y temperatura de retorno (t2 y el valor xx) en el momento en que se ha producido el error.
- Acceso: Para acceder a la memoria de errores, se debe introducir el código de acceso.
Estos detalles te permitirán entender mejor cómo se gestiona la detección de errores y las paradas de control en tu caldera Remeha Avanta Plus, proporcionando un camino claro para el diagnóstico y la resolución de problemas.
