Características Generales
- Tipo de Conexión: Ventosa.
- Número de Identificación CE: PIN 0063BT3444.
- Clase NOx: 5 (según normativas EN 297, PR A3, EN 656).
- Categorías de Gas: Varios tipos incluyendo II2HM3B/P y otros dependiendo del país.
Características de Rendimiento y Técnicas
- Potencia Útil en Régimen de Calefacción (80/60 ºC): 5,0 a 24,1 kW.
- Potencia Útil en Régimen de Calefacción (50/30 ºC): 5,6 a 25,5 kW.
- Rendimiento de Calefacción a plena carga (Hi): 96,3% y 102,0% bajo diferentes condiciones.
- Capacidad de Agua del Circuito de Calefacción: 1,7 litros.
- Presión de Servicio del Agua: 0,8 a 3,0 bar.
- Temperatura Máxima del Agua: 110 °C.
Características del Circuito de Agua Caliente Sanitaria
- Caudal Específico de Agua Caliente (a diferentes temperaturas): hasta 20,0 l/min a 40 ºC.
- Presión de Servicio Máxima: 8 bar.
- Capacidad de Agua: 40,5 litros.
Características Eléctricas
- Tensión de Alimentación: 230 VAC / 50 Hz.
- Potencia Absorbida Máxima: hasta 162 W en velocidad alta.
- Índice de Protección Eléctrica: IP X4D.
Dimensiones y Instalación
- Peso en Vacío: 70 kg.
- Nivel Sonoro Medio: 44 dB(A) a 1 m de distancia.
- Dimensiones Principales: Incluyen conexiones para el circuito de calefacción, entrada de agua fría sanitaria, salida de agua caliente sanitaria, y más.
Seguridad y Mantenimiento
- Bomba de Circulación Moduladora: Ajustable desde el cuadro de mando en función de ΔT.
- Memoria de Errores: Almacena los últimos 16 errores registrados con detalles como la temperatura de circulación y retorno en el momento del error.

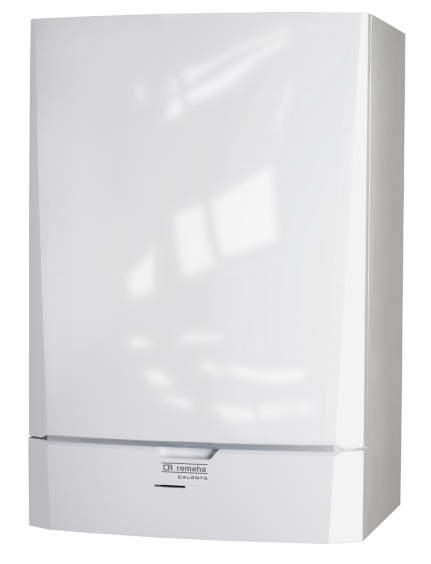

Este resumen de características técnicas proporciona un panorama completo del funcionamiento y especificaciones de la caldera Calenta 25L, asegurando que los usuarios y técnicos puedan optimizar su uso y mantenimiento.
Operaciones de Comprobación y Mantenimiento Estándar
-
Control de la Presión Hidráulica: Verificar que la presión hidráulica sea de al menos 0,8 bar. Si es inferior, es necesario rellenar el sistema para alcanzar una presión recomendada entre 1,5 y 2 bar.
-
Control del Vaso de Expansión: Inspeccionar y cambiar el vaso de expansión si es necesario para asegurar que funciona correctamente.
-
Control de la Corriente de Ionización: Medir la corriente de ionización a alta y baja velocidad para verificar que se mantiene dentro de los parámetros normales.
-
Control de la Capacidad de Extracción: Evaluar la capacidad de extracción del sistema, asegurando que la temperatura y el caudal sean adecuados. Limpiar el intercambiador de placas si es necesario.
-
Control de la Estanqueidad de la Evacuación de Humos y de la Admisión de Aire: Comprobar la estanqueidad para evitar fugas que puedan afectar la eficiencia y seguridad de la caldera.
-
Comprobación de la Combustión: Realizar mediciones de O2/CO2 en el conducto de evacuación de humos para asegurar que la combustión se realiza correctamente.
-
Control del Purgador Automático: Verificar y cambiar el purgador automático si se detectan fugas.
-
Control de la Válvula de Seguridad: Inspeccionar y cambiar la válvula de seguridad en caso de detección de fugas para mantener la operación segura.
-
Control del Sifón: Limpiar y rellenar el sifón para garantizar su correcto funcionamiento.
-
Control del Quemador y Limpieza del Intercambiador de Calor: Revisar y limpiar el quemador y el intercambiador de calor para eliminar cualquier residuo que pueda afectar la eficiencia y seguridad.
| Código | Anomalía | Descripción de la Anomalía |
|---|---|---|
| e[00 | No se encuentra la unidad de guardado de parámetros PSU | La unidad PSU responsable de guardar los parámetros no se encuentra o está inaccesible. |
| e[01 | Los parámetros de seguridad son erróneos | Los parámetros de seguridad establecidos no son correctos o han sido alterados. |
| e[02 | Cortocircuito en la sonda de temperatura de salida | Hay un cortocircuito en la sonda que mide la temperatura de salida del agua. |
| e[03 | Sonda de temperatura de salida abierta | La sonda de temperatura de salida está desconectada o abierta. |
| e[04 | Temperatura del intercambiador demasiado baja | La temperatura detectada en el intercambiador de calor es más baja de lo esperado. |
| e[05 | Temperatura del intercambiador demasiado alta | La temperatura en el intercambiador de calor excede el límite seguro. |
| e[06 | Cortocircuito en la sonda de temperatura de retorno | Existe un cortocircuito en la sonda que mide la temperatura de retorno. |
| e[07 | Sonda de temperatura de retorno abierta | La sonda de temperatura de retorno está desconectada o abierta. |
| e[08 | Temperatura de retorno demasiado baja | La temperatura de retorno es más baja de lo normal, indicando posible ineficiencia. |
| e[09 | Temperatura de retorno demasiado alta | La temperatura de retorno es demasiado alta, lo que puede indicar un problema. |
| e[10 | Demasiada diferencia entre las temperaturas de salida y retorno | La diferencia entre las temperaturas de salida y retorno es excesiva. |
| e[11 | Demasiada diferencia entre las temperaturas de salida y retorno | La diferencia entre las temperaturas de salida y retorno es excesiva (repetido). |
| e[12 | Temperatura del intercambiador de calor por encima del intervalo normal (termostato de máxima STB) | Temperatura del intercambiador excede el rango normal, activando el termostato de seguridad. |
| e[16 | Falsa señal de llama | La caldera detecta una señal de llama cuando no hay llama presente. |
| e[17 | Problema en la válvula de gas | Hay un problema funcional o mecánico con la válvula de gas de la caldera. |
| e[34 | Problema en el ventilador | El ventilador de la caldera tiene un fallo funcional o mecánico. |
Esta tabla resume los principales códigos de error que puede presentar la caldera Calenta 25L, facilitando el diagnóstico y las acciones correctivas necesarias.
